USB-GPIBコントローラで計測器を活用しよう！

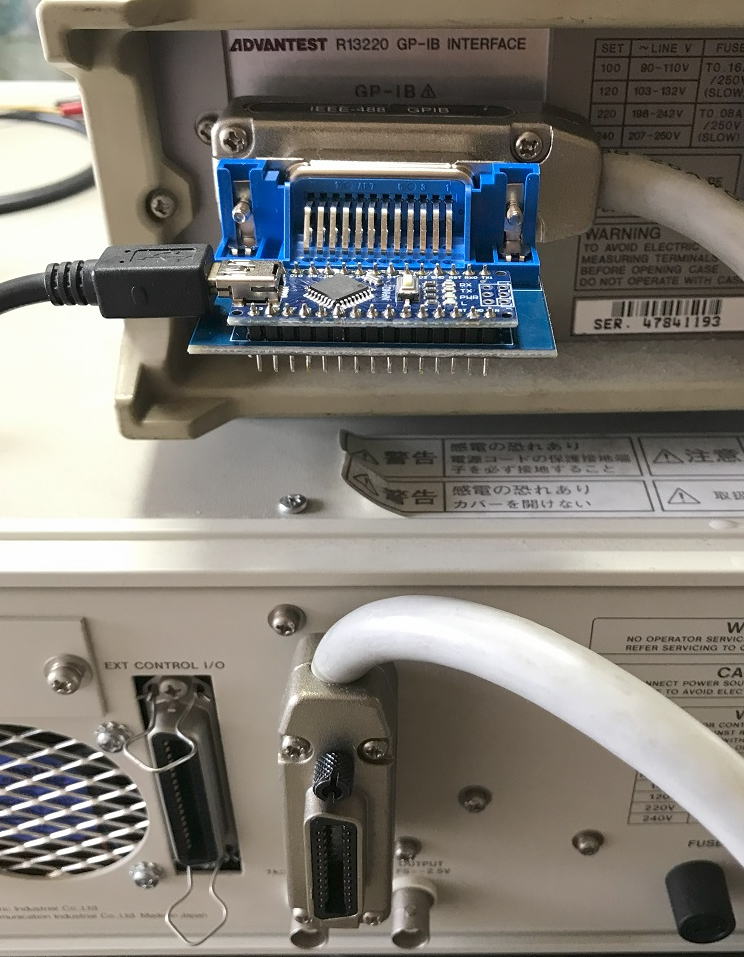

2024年2月 【１】はじめに 　従来、パソコンからGPIBを通して計測器をコントロールしたり計測データを読み取ったりするのに、パソコンに拡張基板を取り付けていました。良く使っていたのは、Contec の ISA & PCIボードや Interface の PCI(GPC-4301)ボードでした。しかし、ノートパソコンや小型化されたディスクトップパソコンには、これらを取り付けることができないので、USBによるインターフェイスがあれば思って調べると、あるにはありますが結構、価格が高いです。わたしがやりたい事は、GPIBを通して単に計測器を設定し、測定値が読み取れれば良いのです。同じことを考える方が世界に大勢いて、手作りでそれを実現する記事は大量に存在します。その中でArduino Uno を使って、ていねいな解説をしている方の記事を見つけました。イタリアのトリノの方で Emanuele Girlando(エマヌエーレ・ガランド)さんです。i su　al B　　　　　asic 6.0Emanuele GirlandoさんのUSB-GPIBコントローラのページ この記事は、日本語に翻訳できます。丁寧に説明されています。ほぼ同じスケッチを GitHub にも上げてあります。 　私は、彼が説明に使っている Arduino Uno を使って動かしてみました。配線と確認に少々手間取りましたが、結果的には問題なく計測器を操作して計測値を受け取れています。それで、これを小さくするため Arduino Nano に入れてテストしました。同様に動作しました。私が必要とする機能は満たされています。ファームウェアは、上のリンクからスケッチ(ソースコード:GPIB6.1.ino)をダウンロードしてください。その時、よろしければ彼の努力に感謝して、何がしかの寄付を差し上げて下さいませんでしょうか。GPIBの一般的な使用に問題なく使えます。 　GPIBはレガシーな規格ではありますが、とても堅牢に創られていて、コントローラ以外に、最大で１４台の計測器を接続することができる優れものであると思います。私自身は２〜３台しか接続したことはありませんが(笑い)。いずれにしろ、従来の計測器は GPIB を搭載している物が多く、それを利用しない手はないと思います。 【２】基板化したコントローラ 　　これを小さな基板としました。下にその写真を示します。 　基板・コネクタ・Arduino Nano・USBケーブルの一式を、配線済にて提供致します。ここで提供いたしております。ハード的には、一式が揃っていますから、すぐに動かすことができます。必要なのは上記より入手したスケッチ (GPIB6.1.ino) をコンパイルして書き込むだけです。使い方の一部は下の動作テストに示しますが、詳細については上記の著作者のリンクから得てください。皆様に、すぐに使えたと喜んでいただいています。 【３】書き込み 　　コンパイルした模様 (Arduino IDE) を下図に示します。　この Nano には、ブートローダーは書き込み済ですが、 CPUは互換機ですので、ここを参考に互換機用のドライバーを予めインストールしてください。 GPIB6.1.ino は、Uno をターゲットにしてありますが、Nano でもそのまま使えます。もしまだ、Arduino IDE をインストールされていないならば、ここにアクセスして環境を作ってください。 参考のためのスケッチ /* Arduino USB to GPIB firmware by E. Girlando is licensed under a Creative Commons Attribution-NonCommercial-NoDerivatives 4.0 International License. Permissions beyond the scope of this license may be available at emanuele_girlando@yahoo.com. */ // #define DEBUG_BUILD // #define DEEP_DEBUG_BUILD /* Implements some of the CONTROLLER functions; CIC only; Almost compatible with the "++" command language present in other de facto standard professional solutions. DEVICE functions: TODO (the listen part is needed to get bulk binary data from instruments.. -such as screen dumps). The talker function I cannot imagine what can be useful for. Principle of operation: Receives commands from the USB in (buffered) lines, if "++" command call the handler, otherwise sends it to the GPIB bus. To receive from GIPB you must issue a ++read command or put the controller in auto mode with ++auto 1. The receiver is unbeffered (byte are senti to USB as soon as they are received). */ /* Together with the comments aside,these definitions define the mapping between the Arduino pins and the GPIB connector. It actually defines the hardware connections required for this sketch to work. NOTE: GPIB pins 10, 17-24 goto GND, but GPIB pin 17 (REN) has to be investigated further.. GPIB pin 10 (SRQ) has to be investigated further.. GPIB pin 12 should be connected to the cable shield (not used here - leave it n/c) */ #define DIO1 A0 /* GPIB 1 : I/O data bit 1 - Arduino PORTC bit 0 */ #define DIO2 A1 /* GPIB 2 : I/O data bit 2 - Arduino PORTC bit 1 */ #define DIO3 A2 /* GPIB 3 : I/O data bit 3 - Arduino PORTC bit 2 */ #define DIO4 A3 /* GPIB 4 : I/O data bit 4 - Arduino PORTC bit 3 */ #define DIO5 A4 /* GPIB 13 : I/O data bit 5 - Arduino PORTC bit 4 */ #define DIO6 A5 /* GPIB 14 : I/O data bit 6 - Arduino PORTC bit 5 */ #define DIO7 4 /* GPIB 15 : I/O data bit 7 - Arduino PORTD bit 4 */ #define DIO8 5 /* GPIB 16 : I/O data bit 8 - Arduino PORTD bit 5 */ #define EOI 12 /* GPIB 5 : End Or Identify - Arduino PORTB bit 4 */ #define DAV 11 /* GPIB 6 : Data Valid - Arduino PORTB bit 3 */ #define NRFD 10 /* GPIB 7 : Not Ready For Data - Arduino PORTB bit 2 */ #define NDAC 9 /* GPIB 8 : Not Data Accepted - Arduino PORTB bit 0 */ #define IFC 8 /* GPIB 9 : Interface Clear - Arduino PORTB bit 1 */ #define ATN 7 /* GPIB 11 : Attention - Arduino PORTD bit 7 */ /* NOTE for the entire code: Remember GPIB logic: HIGH means not active, deasserted; LOW means active, asserted; also remember that ATmega's pins set as inputs are hi-Z (unless you enable the internal pullups). */ /* GPIB BUS commands */ // Universal Multiline commands - all devices affected. No need to address a destination. #define DCL 0x14 #define LLO 0x11 #define UNL 0x3F #define UNT 0x5F #define SPE 0x18 #define SPD 0x19 #define PPU 0x15 // Addressed commands #define SDC 0x04 #define GTL 0x01 #define GET 0x08 #define SUCCESS false #define FAIL true #define IN 1 #define OUT 0 #define CONTROLLER true #define DEVICE false /* ***** GLOBAL BUFFERS */ #define BUFFSIZE 128 // too short? char com[BUFFSIZE] = "", // USB input string buffer *comp = com, // pointer floating in com buffer *come = com + BUFFSIZE - 1; // pointer to the far end of com buffer // NOTE: use of ponters rather than indexes is a personal (BAD) choice: it can lead to potential portability issues, but that's it. #define ESC 0x1B // the USB escape char for "+"s, CRs and NLs. #define CR 0xD #define NL 0xA #define PLUS 0x2B char *EOSs = "\r\n"; // string containing a list of all possible GPIB terminator chars. boolean itwascmd=false; // flag to know if the last USB input line was a "++" command or not. /* Controller state variables. They should be collected in a struct...and acconpained whth reoutines to save and load them to/from EEPROM Their values are initialized here and changes are managed by "++" command handlers */ #define MYADDR 5 // my gpib adress - The Controller-In-Charge (me in this case) for a bus is almost always at PAD 0 */ int htimeout = 200; // Handshake timeout. Also known as read_tmo_ms. Its actual value has to be found by // trial&error depending on the actual application. boolean cmode = CONTROLLER; // controller mode (never changed at the moment.. only controller mode implemented) byte addr = 2; // GPIB address of actual communication counterpart (tipically a device or instrument). byte eos=1; // end of string flag to control how messages to GPIB are terminated. boolean eoi=true; // by default asserts EOI on last char written to GPIB boolean eoi_only=false; // GPIB input string termination: default is by (EOI || EOS) but "++read eoi" requires an eoi only behavior. boolean eot_enable=false; // do we append a char to received string before sending it to USB? char eot_char = 0xA; // if eot_enable this is the char in use. boolean automode = false; // read after write boolean verbose=false; // if set the controller expect a human interaction but loose compatibility; silent otherwise but with more compatibility. /* end of Controller state variables */ void setup() { Serial.begin(115200); flush_serial(); // initialize gpib lines pinMode(ATN, OUTPUT); digitalWrite(ATN, HIGH); pinMode(EOI, OUTPUT); digitalWrite(EOI, HIGH); pinMode(DAV, OUTPUT); digitalWrite(DAV, HIGH); pinMode(NDAC, OUTPUT); digitalWrite(NDAC, LOW); pinMode(NRFD, OUTPUT); digitalWrite(NRFD, LOW); pinMode(IFC, OUTPUT); digitalWrite(IFC, HIGH); (void) get_dab(); // just to set all data lines in a known not floating state.. if (verbose) print_ver(); #ifdef DEBUG_BUILD Serial.println(F("Debug enable")); #endif } // sometime things go wrong (e.g. buffer overflows, syntax erros in "++" cmds) and // we do need to discard everything left pending in the serial buffer..) void flush_serial(void) { while( Serial.available() != 0 ) { #ifdef DEBUG_BUILD Serial.print(F("FLUSHED 0x")); Serial.println(Serial.read(),HEX); #else Serial.read(); #endif } } /////////////////////////////////////////////////////////////////// /////////////////////////////////////////////////////////////////// /////////// MAIN LOOP /////////////////////////////////////////////////////////////////// /////////////////////////////////////////////////////////////////// void loop() { if (verbose) flush_serial(); // ensure nothing is pending just before prompting the user.. if (verbose) Serial.print("> "); // humans like to be promted for input... getUSBline(); // gets the next USB input line and if it is a "++" command exec the handler. if (*com) { // if somthing arrived .. and it should... #ifdef DEBUG_BUILD Serial.print("Sending "); Serial.print(com); Serial.println(" to GPIB BUS"); #endif gpibTalk(com); } if (*com && automode && !itwascmd) gpibReceive(); else if (verbose) Serial.println(); *com = NULL; itwascmd=false; } // end loop void getUSBline() { static byte c = 0; static boolean isesc=false; // escape flag static byte gotplus=0; // '+' counter do { if (Serial.available()>0) { if (Serial.available() >=63) { // chars coming in too fast.... if (verbose) Serial.println(F("Serial buffer overflow - line discarded. Try setting non buffered I/O in your USB data source")); *com = NULL; comp = com; return; } c=Serial.read(); #ifdef DEEP_DEBUG_BUILD Serial.print("0x"); Serial.print(c, HEX); Serial.print(": "); Serial.print((char)c); Serial.print(F(" - Serial buffer = ")); Serial.print(Serial.available()); Serial.print(" - Pluses: "); Serial.println(gotplus); #endif switch ( c ) { case ESC: #ifdef DEBUG_BUILD Serial.println(F("ESC!!!")); #endif if (isesc) goto loadchar; // escaped escape (!) else isesc = true; break; case PLUS: if (isesc) goto loadchar; // escaped '+' if (comp == com && gotplus <2) gotplus++; // only if comp has not yet been moved (++ at the beginning..) break; case CR: case NL: if (isesc) goto loadchar; // if (isesc) { Serial.println("CR or LF inserted");goto loadchar; } *comp = NULL; // replace USBeos with null if (gotplus == 2) { // got a "++" at the beginnig: its a command! cmdparse(); // parse it itwascmd=true; } comp = com; isesc=false; gotplus=0; return; break; default: loadchar: // collect c in com, ensuring com does not overflow */ if ( comp < come ) { *comp++ = c; } else { // buffer overflow; entire line discarded Serial.print(F("USB buffer overflow: limit input size to ")); Serial.print(BUFFSIZE-1); Serial.println(" chars."); //flush_serial(); *com = NULL; comp = com; isesc=false; return; } isesc=false; } //end switch } // end if serial.available() } while(1); Serial.print(F("ASSERT error: statement should be never reached in getUSBline()")); } /* command parser */ struct cmd_info { char* opcode; void (*handler)(void); }; static cmd_info cmds [] = { { "addr", addr_h }, { "ver" , print_ver }, { "verbose" , verbose_h }, { "mode" , mode_h }, { "read_tmo_ms", tmo_h }, { "auto", automode_h }, { "read", read_h }, { "clr", clr_h }, { "trg", trg_h }, { "llo", llo_h }, { "loc", loc_h }, { "eos", eos_h }, { "eoi", eoi_h }, { "eot_enable", eot_enable_h }, { "eot_char", eot_char_h }, { "dcl", dcl_h }, { "ifc", ifc_h } }; /* Called when a "++" has been founf at the beginning of USB input line */ void cmdparse() { cmd_info *cmdp, *cmde = cmds + sizeof( cmds ) / sizeof( cmds[0] ); char *param; // pointer to comman parameter(s) #ifdef DEBUG_BUILD Serial.print("Parse: "); Serial.print(com); Serial.print(" - lengh:");Serial.println(strlen(com)); #endif if (*com == (NULL || CR || NL) ) return; // empty line: nothing to parse. param=strtok(com, " \t"); // additional calls to strtok possible in handlers routines for (cmdp = cmds; cmdp != cmde; cmdp++ ) { #ifdef DEEP_DEBUG_BUILD Serial.print("Parse: "); Serial.print(cmdp->opcode); Serial.print(" Vs ");Serial.println(param); #endif if( 0 == strcmp(cmdp->opcode, param) ) { // found a valid command (*cmdp->handler)(); // call the corresponding handler break; // done. } } if (cmdp == cmde && verbose) { Serial.print(param); Serial.println(F(": unreconized command.")); } *com=NULL; comp=com; //Done. } /* command handlers */ void addr_h() { char *param, *pend; int temp; if ( (param=strtok(NULL, " \t")) ) { // Serial.print("param: "); Serial.println(param); temp = strtol(param, &pend, 10); if (*pend != NULL) { if (verbose) Serial.println(F("Syntax error.")); return;} if (temp<1 || temp > 30) { if (verbose) Serial.println(F("address out of range: valid address range is [1-30]."));return;} addr=temp; if (!verbose) return; } Serial.println(addr); } void tmo_h() { char *param, *pend; int temp; if ( (param=strtok(NULL, " \t")) ) { // Serial.print("param: "); Serial.println(param); temp = strtol(param, &pend, 10); if (*pend != NULL) { if (verbose) Serial.println(F("Syntax error.")); return;} if (temp<100 || temp > 9999) { if (verbose) Serial.println(F("read_tmo_ms out of range: valid address range is [100-9999]."));return;} htimeout=temp; if (!verbose) return; } Serial.println(htimeout); } void eos_h() { char *param, *pend; int temp; if ( (param=strtok(NULL, " \t")) ) { // Serial.print("param: "); Serial.println(param); temp = strtol(param, &pend, 10); if (*pend != NULL) { if (verbose) Serial.println(F("Syntax error.")); return;} if (temp<0|| temp > 3) { if (verbose) Serial.println(F("eos out of range: valid address range is [0-3]."));return;} eos=temp; if (!verbose) return; } Serial.println(eos); } void eoi_h() { char *param, *pend; int temp; if ( (param=strtok(NULL, " \t")) ) { temp = strtol(param, &pend, 10); if (*pend != NULL) { if (verbose) Serial.println(F("Syntax error.")); return;} if (temp<0|| temp > 1) { if (verbose) Serial.println(F("eoi: valid address range is [0|1]."));return;} eoi = temp ? true : false; if (!verbose) return; } Serial.println(eoi); } void mode_h() { char *param, *pend; int temp; if ( (param=strtok(NULL, " \t")) ) { temp = strtol(param, &pend, 10); if (*pend != NULL) { if (verbose) Serial.println(F("Syntax error.")); return;} if (temp<0|| temp > 1) { if (verbose) Serial.println(F("mode: valid address range is [0|1]."));return;} // cmode = temp ? CONTROLLER : DEVICE; if (!verbose) return; cmode=CONTROLLER; // only controller mode implemented here... } Serial.println(cmode); } void eot_enable_h() { char *param, *pend; int temp; if ( (param=strtok(NULL, " \t")) ) { temp = strtol(param, &pend, 10); if (*pend != NULL) { if (verbose) Serial.println(F("Syntax error.")); return;} if (temp<0|| temp > 1) { if (verbose) Serial.println(F("eoi: valid address range is [0|1]."));return;} eot_enable = temp ? true : false; if (!verbose) return; } Serial.println(eot_enable); } void eot_char_h() { char *param, *pend; int temp; if ( (param=strtok(NULL, " \t")) ) { temp = strtol(param, &pend, 10); if (*pend != NULL) { if (verbose) Serial.println(F("Syntax error.")); return;} if (temp<0|| temp > 256) { if (verbose) Serial.println(F("eot_char: valid address range is [0-256]."));return;} eot_char = temp; if (!verbose) return; } Serial.println((byte)eot_char); } void automode_h() { char *param, *pend; int temp; if ( (param=strtok(NULL, " \t")) ) { temp = strtol(param, &pend, 10); if (*pend != NULL) { if (verbose) Serial.println(F("Syntax error.")); return;} if (temp<0|| temp > 1) { if (verbose) Serial.println(F("automode: valid address range is [0|1]."));return;} automode = temp ? true : false; if (!verbose) return; !automode ? 0 : Serial.println(F("WARNING: automode ON can generate \"addressed to talk but nothing to say\" errors in the devices \nor issue read command too soon.")); } Serial.println(automode); } void print_ver() { Serial.println(F("ARDUINO GPIB firmware by E. Girlando Version 6.1")); } void read_h() { char *param, *pend; int temp; if ( (param=strtok(NULL, " \t")) ) if (0 == strncmp(param, "eoi", 3)) eoi_only=true; gpibReceive(); eoi_only=false; } void clr_h() { if ( sendGPIB_Acmd(SDC) ) { Serial.println(F("clr_h: sendGPIB_Acmd failed")); return; } } void llo_h() { if ( sendGPIB_Ucmd(LLO) ) { Serial.println(F("llo_h: sendGPIB_Ucmd failed")); return; } } /* The (Universal) Device Clear (DCL) can be sent by any active controller and is recognized by all devices, however it is a message to the device rather than to its interface. So it is left to the device how to react on a Universal Device Clear. There is no assumption (at least not in IEEE-488.1) what the device should do (it can even ignore the DCL). */ void dcl_h() { if ( sendGPIB_Ucmd(DCL) ) { Serial.println(F("dcl_h: sendGPIB_Ucmd failed")); return; } } void loc_h() { if ( sendGPIB_Acmd(GTL) ) { Serial.println(F("loc_h: sendGPIB_Acmd failed")); return; } } /* The Interface Clear (IFC) is conducted by asserting the IFC line for at least 100 milliseconds, which is reserved to the system controller. The defined effect is that all interfaces connected to the bus return to their idle state (putting the whole bus into a quiescent state), and the controller role is returned to the system controller (if there is another controller active). */ void ifc_h() { gpibIFC(); } void trg_h() { if ( sendGPIB_Acmd(GET) ) { Serial.println(F("trg_h: sendGPIB_Acmd failed")); return; } } void verbose_h() { verbose = !verbose; Serial.print("verbose: "); Serial.println(verbose ? "ON" : "OFF"); } /* end of command handlers */ /////////////////////////////////////////////////////////////////// /////////////////////////////////////////////////////////////////// /////////// GPIB LOW LEVEL ROUTINES /////////////////////////////////////////////////////////////////// /////////////////////////////////////////////////////////////////// #ifdef DEBUG_BUILD void gpibLineStatus(void) { pinMode(ATN, INPUT_PULLUP); Serial.print(" ATN="); Serial.print(digitalRead(ATN)); pinMode(DAV, INPUT_PULLUP); Serial.print(", DAV="); Serial.print(digitalRead(DAV)); pinMode(NRFD, INPUT_PULLUP); Serial.print(", NRFD="); Serial.print(digitalRead(NRFD)); pinMode(NDAC, INPUT_PULLUP); Serial.print(", NDAC="); Serial.print(digitalRead(NDAC)); pinMode(EOI, INPUT_PULLUP); Serial.print(", EOI="); Serial.print(digitalRead(EOI)); Serial.print(", DIO8-1="); pinMode(DIO8, INPUT_PULLUP); Serial.print(digitalRead(DIO8)); pinMode(DIO7, INPUT_PULLUP); Serial.print(digitalRead(DIO7)); pinMode(DIO6, INPUT_PULLUP); Serial.print(digitalRead(DIO6)); pinMode(DIO5, INPUT_PULLUP); Serial.print(digitalRead(DIO5)); pinMode(DIO4, INPUT_PULLUP); Serial.print(digitalRead(DIO4)); pinMode(DIO3, INPUT_PULLUP); Serial.print(digitalRead(DIO3)); pinMode(DIO2, INPUT_PULLUP); Serial.print(digitalRead(DIO2)); pinMode(DIO1, INPUT_PULLUP); Serial.println(digitalRead(DIO1)); //reset pins at inital status pinMode(ATN, OUTPUT); digitalWrite(ATN, HIGH); pinMode(EOI, OUTPUT); digitalWrite(EOI, HIGH); pinMode(DAV, OUTPUT); digitalWrite(DAV, HIGH); pinMode(NDAC, OUTPUT); digitalWrite(NDAC, LOW); pinMode(NRFD, OUTPUT); digitalWrite(NRFD, LOW); } #endif /* ********** GPIB LOW LOW level routines */ /* The following two functions read/write data from the GPIB. In version 1 they where implemented by a sequence of pinmode(), pinwrite(9 and pinread(). Here in version 2 they are implemented by bitwise operations directly on the Arduino register PORTs. The old code remain commented to give an idea of what the bitwise ops are supposed to do. Theory of the following bitwise operations: We want to move some bit from v2 to v1, leaving the other bits in v1 unchanged (all variables unsigned!). M is the mask of the target bits in v1. It contains 1s in the positions where the bits to transfer are in v1). e.g M=0b00110000 (..want to move bits 4 and 5). The statement: 1 = (v1 & ~M) | (v2 & M) will take bits 4 and 5 from v2 and inserts them in v1 leaving the other v1 bits unchanged. For meaning of DDRD, DDRC, PORTD and PORTD see the Arduino documentation. References to variable x in set_dab and the return value in get_dab are inverted because of the GPIB logic. Here the "DAB" mnemonic is used to indicate a data line transfer, either actual data bytes (DABs) or command bytes */ byte get_dab() { /* pinMode(DIO1, INPUT_PULLUP); bitWrite(x, 0, !digitalRead(DIO1)); pinMode(DIO2, INPUT_PULLUP); bitWrite(x, 1, !digitalRead(DIO2)); pinMode(DIO3, INPUT_PULLUP); bitWrite(x, 2, !digitalRead(DIO3)); pinMode(DIO4, INPUT_PULLUP); bitWrite(x, 3, !digitalRead(DIO4)); pinMode(DIO5, INPUT_PULLUP); bitWrite(x, 4, !digitalRead(DIO5)); pinMode(DIO6, INPUT_PULLUP); bitWrite(x, 5, !digitalRead(DIO6)); pinMode(DIO7, INPUT_PULLUP); bitWrite(x, 6, !digitalRead(DIO7)); pinMode(DIO8, INPUT_PULLUP); bitWrite(x, 7, !digitalRead(DIO8)); */ DDRD = DDRD & 0b11001111 ; PORTD = PORTD | 0b00110000; // PORTD bits 5,4 input_pullup DDRC = DDRC & 0b11000000 ; PORTC = PORTC | 0b00111111; // PORTC bits 5,4,3,2,1,0 input_pullup return ~((PIND<<2 & 0b11000000)+(PINC & 0b00111111)); } void set_dab(byte x) { /* pinMode(DIO1, OUTPUT); digitalWrite(DIO1, bitRead(~x, 0)); pinMode(DIO2, OUTPUT); digitalWrite(DIO2, bitRead(~x, 1)); pinMode(DIO3, OUTPUT); digitalWrite(DIO3, bitRead(~x, 2)); pinMode(DIO4, OUTPUT); digitalWrite(DIO4, bitRead(~x, 3)); pinMode(DIO5, OUTPUT); digitalWrite(DIO5, bitRead(~x, 4)); pinMode(DIO6, OUTPUT); digitalWrite(DIO6, bitRead(~x, 5)); pinMode(DIO7, OUTPUT); digitalWrite(DIO7, bitRead(~x, 6)); pinMode(DIO8, OUTPUT); digitalWrite(DIO8, bitRead(~x, 7)); */ DDRD = DDRD | 0b00110000; DDRC = DDRC | 0b00111111; PORTD = ( (PORTD&0b11001111) | (~x>>2 & 0b00110000) ) ; PORTC = ( (PORTC&0b11000000) | (~x & 0b00111111) ) ; } // wait for "pin" to go at "level" or "timeout". // return values: false on success, true on timeout. boolean Wait_level_on_pin(byte level, byte pin, int timeout) { int s_time, c_time; pinMode(pin, INPUT_PULLUP); s_time = millis(); c_time = s_time; while (level == digitalRead(pin)) { if( (c_time - s_time)>timeout ) return true; else c_time=millis(); } return false; //success! } /* Source role. Write a single char on gpib managing the gpib 3wires handshake protocol with timeouts. See Intel AP-166; Figure2. Return values: 0 on success, 1 on timeout. */ boolean gpibWrite(byte data) { // prepare to for handshaking pinMode(DAV, OUTPUT); #ifdef DEEP_DEBUG_BUILD Serial.print("sending data:0x"); Serial.print(data, HEX); Serial.print("("); Serial.print((char)data); Serial.print(") "); #endif // prepare to for handshaking digitalWrite(DAV, HIGH); //wait until (LOW == NDAC) if (Wait_level_on_pin(HIGH,NDAC,htimeout)) { if (verbose) Serial.println(F("gpibWrite: timeout waiting NDAC")); return true; } #ifdef DEEP_DEBUG_BUILD Serial.print("W1"); #endif // output data to DIO set_dab(data); //wait until (HIGH == NRFD) if (Wait_level_on_pin(LOW,NRFD,htimeout)) { if (verbose) Serial.println(F("gpibWrite: timeout waiting NRFD")); return true; } #ifdef DEEP_DEBUG_BUILD Serial.print(" W2"); #endif // confirm data is valid digitalWrite(DAV, LOW); #ifdef DEEP_DEBUG_BUILD Serial.print(" W3"); #endif // wait until (HIGH == NDAC) if (Wait_level_on_pin(LOW,NDAC,htimeout)) { if (verbose) Serial.println(F("gpibWrite: timeout waiting NDAC")); digitalWrite(DAV, HIGH); return true; } #ifdef DEEP_DEBUG_BUILD Serial.print(" W4"); #endif digitalWrite(DAV, HIGH); set_dab(0); delayMicroseconds(10); #ifdef DEEP_DEBUG_BUILD Serial.println(" W5 - Done"); #endif return false; } /* Acceptor role. Read a single char on gpib managing the gpib 3wires handshake protocol with timeouts. See Intel AP-166; Figure2. Params: data is the address of the byte to put the read data in; EOS is the string containing all possible EOS characters (e.g. CR, LF, ...); An empty EOS means no use of end character.. Return values: 0 on success, 1 on last char, 2 on timeout. */ byte gpibRead(byte *data) { // prepare to for handshaking pinMode(NRFD, OUTPUT); pinMode(NDAC, OUTPUT); pinMode(EOI, INPUT_PULLUP); pinMode(DAV, INPUT_PULLUP); delayMicroseconds(10); // ensure NDAC is LOW as we left it last time we were called digitalWrite(NDAC, LOW); // Ready for more data digitalWrite(NRFD, HIGH); // wait until (LOW == DAV) /Talker has finished setting data lines.. if (Wait_level_on_pin(HIGH,DAV,htimeout)) { if (verbose) Serial.println(F("gpibRead: timeout waiting DAV")); return 2; } #ifdef DEEP_DEBUG_BUILD Serial.print("R1"); #endif // read from DIO *data = get_dab(); // NOT Ready for more data digitalWrite(NRFD, LOW); #ifdef DEEP_DEBUG_BUILD Serial.print(" R2"); #endif /* There are three ways to terminate data messages: - talker asserts the EOI (End or Identify) line, - talker sends an EOS (End of String) character, and - byte count. When you use more than one termination method at a time, all methods are logically ORed together.. Here we check for the first two only..(byte count not implemented yet). */ byte isEOI=0, isEOS=0; if (LOW == digitalRead(EOI)) { isEOI = 1; #ifdef DEEP_DEBUG_BUILD Serial.print(" -EOI-"); #endif } // eoi_only is a flag signaling that the high level ++read command has been issued with the "eoi" paramenter, // meaning that read must not check EOS and continue until EOI.. if (!eoi_only && strchr(EOSs, (char) *data)) { isEOS = 1; #ifdef DEEP_DEBUG_BUILD Serial.print("-EOS-"); #endif }; //end of termination management // data accepted digitalWrite(NDAC, HIGH); // wait until (HIGH == DAV) if (Wait_level_on_pin(LOW,DAV,htimeout)) { if (verbose) Serial.println(F("gpibRead: timeout waiting DAV")); return 2; } #ifdef DEEP_DEBUG_BUILD Serial.print(" R3-0x"); Serial.print(*data, HEX); Serial.print("("); Serial.print(isprint((char)*data) ? (char)*data : '\0') ; Serial.print(") -> "); #endif digitalWrite(NDAC, LOW); return byte (isEOI | isEOS); // ORed termination conditions } /* END OF LOW LEVEL ROUTINES */ ////////////////////////////////////////////////////////////////////////// /* FUNCTIONs (roles) ROUTINES */ /* Talker role. */ void gpibTalk(char *outbuf) { int i; #ifdef DEBUG_BUILD Serial.print(F("gpibTalk: called to send command: ")); Serial.print(outbuf); Serial.print(" @ addr = "); Serial.println(addr); #endif // prepare to talk pinMode(EOI, OUTPUT); // ensure EOI is not active digitalWrite(EOI, HIGH); if (set_comm_cntx(OUT)) { if (verbose) Serial.println(F("gpibTalk: set_comm-cntx failed.")); return; } // before sending the string to GPIB append the EOS to it #ifdef DEBUG_BUILD Serial.print("EOS=");Serial.println(eos); #endif switch (eos) { case 0: // appends CR+LF strcat(outbuf,EOSs); break; case 1: case 2: // appends CR or LF depending on eos value i=strlen(outbuf); outbuf[i]=EOSs[eos-1]; outbuf[i+1]=NULL; break; case 3: // do not append anything break; default: // eos MUST be 0,1,2,or 3. if (verbose) Serial.println(F("gpibTalk: ASSERT error: Invalid eos.")); //never reached.. return; }; // ok, ready to start sending DABs out.. // write outbuf but the last char while (0 != *(outbuf + 1)) { // char by char write, up to the last but one.. if (gpibWrite((byte)*outbuf)) { if (verbose) Serial.println(F("gpibTalk: gpib write failed @4.")); return; } delayMicroseconds(20); outbuf++; } // write last DAB (tipically the EOS..) if (eoi) digitalWrite(EOI, LOW); if (gpibWrite(*outbuf)) { if (verbose) Serial.println(F("gpibTalk: gpib write failed @5.")); return; } delayMicroseconds(20); digitalWrite(EOI, HIGH); // in any case deassert EOI if ( sendGPIB_Ucmd(UNL) ) { if (verbose) Serial.println(F("gpibTalk: sendGPIB_Ucmd failed.")); return; } } /* Listen role. Reads chars from GPIB an immediately send them to USB. Reads until char is signaled as last char, or a timeout occurred. */ boolean gpibReceive() { #ifdef DEBUG_BUILD Serial.print(F("gpibReceive: called.")); Serial.print(" From addr: "); Serial.println(addr); #endif if (set_comm_cntx(IN)) { if (verbose) Serial.println(F("gpibReceive: set_comm-cntx failed.")); return true; } // receive data (DABs) bytes byte c; boolean isLast; for (;;) { switch (gpibRead(&c)) { case 0: // everythink ok #ifdef DEEP_DEBUG_BUILD Serial.println((char)c); #else Serial.print((char)c); #endif continue; case 1: // everythink ok, but c has been signaled as the last char in the flow Serial.print((char)c); if (eot_enable) Serial.print((char)eot_char); break; case 2: // read timeout: usually device turned off or wrong addr if (verbose) Serial.println(F("gpibReceive: Read timedout.")); return true; break; default: if (verbose) Serial.println(F("gpibReceive: ASSERT error: gpibRead returned unexpected value.")); return true; // never reached break; } break; // breaks the for } if ( sendGPIB_Ucmd(UNT) ) { // UNTalk the device if (verbose) Serial.println(F("gpibReceive: sendGPIB_Ucmd failed.")); return true; } return false; } /* ************ GPIB COMMANDS SECTION */ // Uniline commands // toggle the IFC line void gpibIFC(void) { digitalWrite(IFC,LOW); delayMicroseconds(128); digitalWrite(IFC, HIGH); delayMicroseconds(20); } /* sends a Universal Multiline command to the GPIB BUS P.O.O.: assert ATN, gpibwrites the command, deassert ATN */ boolean sendGPIB_Ucmd(byte cmd) { // activate "attention" (puts the BUS in command mode) pinMode(ATN, OUTPUT); digitalWrite(ATN, LOW); delayMicroseconds(10); // issues the command if (gpibWrite(cmd)) { if (verbose) Serial.println(F("sendGPIB_Ucmd: gpib cmd write failed")); return FAIL; } delayMicroseconds(10); // deactivate "attention" (returns the BUS in data mode) digitalWrite(ATN, HIGH); delayMicroseconds(20); return SUCCESS; } /* sends a Addressed command to the GPIB BUS P.O.O.: assert ATN, address destination to listen, gpibwrites the command, unaddress all, deassert ATN */ boolean sendGPIB_Acmd(byte cmd) { // activate "attention" pinMode(ATN, OUTPUT); digitalWrite(ATN, LOW); delayMicroseconds(10); // send ADDRESS for device clear if (gpibWrite((byte)(0x20 + addr))) { if (verbose) Serial.println(F("gpibSDC: gpib ADRRESS write failed")); return FAIL; } delayMicroseconds(10); if (gpibWrite(cmd)) { if (verbose) Serial.println(F("gpibSDC: gpib SDC (0x04) write failed")); return FAIL; } delayMicroseconds(10); if (gpibWrite(UNL)) { if (verbose) Serial.println(F("gpibSDC: gpib unlisten (UNL) write failed")); return FAIL; } delayMicroseconds(10); // deactivate "attention" digitalWrite(ATN, HIGH); delayMicroseconds(20); return SUCCESS; } /// /// set Command context /// command context is the environment of the requested communication: who talks, who speaks. /// direction parameter: /// IN = from the device to me (the controller); leaves the device in talk mode /// OUT = from me (the controller) to the device; leaves the device in listen mode /// boolean set_comm_cntx(byte direction) { #ifdef DEEP_DEBUG_BUILD Serial.print(F("set_comm-cntx: direction:")); Serial.print(direction ? "IN" : "OUT"); Serial.print(" remote addr="); Serial.println(addr); #endif //attention /* If the ATN line is asserted, any messages sent on the data lines are heard by all devices, and they are understood to be addresses or command messages. */ digitalWrite(ATN, LOW); delayMicroseconds(30); /* Bits 0 through 4 (5bits) indicate the primary address of the device, for which the Talker/Listener assignment is intended. If bit 5 is high, the device should listen. If bit 6 is high, the device should talk. Bit 7 is a "don't care" bit. addr = 1F (all ones) is reserved; it actually implements two commands: when sent to listen (0x3F) implements UNL (unlisten) when sent to talk (0x5F) implements UNT (untalk) */ // issue talker address if (gpibWrite((byte)0x40 + (direction ? addr : MYADDR) )) { if (verbose) Serial.println(F("set_comm_cntx: gpib write failed @1")); return FAIL; } delayMicroseconds(20); // listener address if (gpibWrite((byte)(0x20 + (direction ? MYADDR : addr) ))) { if (verbose) Serial.println(F("set_comm_cntx: gpib write failed @2")); return FAIL; } delayMicroseconds(20); // end of attention digitalWrite(ATN, HIGH); delayMicroseconds(20); return SUCCESS; } Arduino Nano を USB でパソコンに接続すると、デバイスマネージャーの「ポート(COMとLPT)」に表示(下の左図)されます。その項目に COMx というように COM番号(x)が表示されます。このCOM番号は後でも参照しますので覚えておいて下さい。ただし、パソコンのUSBに挿す場所を変更するとこの番号は変わるので御留意ください。 【注】デバイスマネージャーを表示するには？ 画面左下の （スタートボタン・Windowマーク）を右クリックし、表示された「クイック リンク」メニューから[デバイス マネージャー]をクリックします。 　　　　　デバイスマネージャ図　　　　　　　　　　　　　　　　Arduino IDE の Tool の設定 コンパイルしたものを Arduino Nano に書き込みます。 この時に、Arduino Nano を接続していると上の右図ようにCOM番号の指定ができます。また、Processor の指定は、ATmega328P(Old Bootloader) を指定して下さい。書き込みが完了すると上記の COM番号を使って GPIBとの通信ができるようになります。 【４】テストの準備 　　ここでは、テストのために Tera Tarm を使います。Tera Tarm の設定を下図のようにして下さい。 　このアプリのフリーでのご提供に感謝いたします。 　設定をすると使えるのですが、毎回、起動するたびに設定するのが面倒な場合は、設定ファイルをここに置いておきます。ダウンロードし解凍するとTERATERM.INIができますので、それをメモ帳などで読み込み "ComPort=5"(これは私の分) を検索して、その番号を、ご自分が使うCOM番号、つまりデバイスマネージャーで表示されたCOM番号に変更して下さい。もし、同じならば、そのまま使えます。 　C:\Program Files (x86)\teraterm の位置にある TERATERM.INI と、この設定をしたファイルと差し替えると、ダイレクトにこの設定で起動されます。重ね書きする前に、もともとの TERATERM.INI を残して置くため、 TERATERM_Bak.INI などにリネームしておくと良いと思います。ここには示していませんが、ウインドウの設定で「反転」を指定しています(黒から白の画面となる)。 【５】動作テスト 　　始めにターゲットの計測器１台でテストし、次に GPIB の本領を発揮する複数台の計測器で動かしてみます。 (1) デジタルマルチメーター(R6452A)へのアクセス 　１台ですので、コントローラを下図の左のように計測器に直接取り付けてください。Tera Tarm を起動します。 特にメッセージがなく起動できれば良いです。 ++addr ( + 改行、以下同じ ) で、コントローラに設定されているターゲットの GPIB アドレスが表示されます。デフォルトでは 2 となっています。 このマルチメータの GPIBアドレスは 3 でしたので、++addr 3 としてターゲットのアドレスを設定します。確認のため++addr とすると ３ と返ってきます。計測器の GPIBアドレスは、取扱説明書に確認の方法の記載がありますし変更もできます。 コマンド 'F1,R0' を発行します。F1 は直流電圧測定、R0 はレンジAuto です。このコマンドを発行すると、マルチメータの前面表示器にRMTと表示されて、リモートモード(GPIBによるコントロール)になったことが分かります。 ++read で読み込みを実行すると、確かに印加している直流電圧が返ってきます。次に F2 は、交流電圧測定です。このモードでも正常に動いています。 さらに F50 は、周波数測定です。これでも入力している周波数が測定できています。 　ヘッダー(測定値の前にある文字列) は、このように手動で測定している時は確認のため便利ですが、パソコンのソフトで計測・処理する場合は、計測数値を受け取る時に邪魔になるので H0 とするとヘッダー無しにもできます。 GPIBのコマンドは、計測器の取扱説明書にすべて記入してあります。 (2) 複数台の計測器にアクセスする 　オーディオアナライザ(VP-7723A)と上記のマルチメータを使って複数台の簡単な操作を実行・確認します。 GPIBケーブルを使って２台の計測器を連結し、さらに、ケーブルのメス側コネクタに USB-GPIBコントローラ を接続します(下図の左)。 前面では、オーディオアナライザの OSC の出力をマルチメータの入力に接続します(下図の右)。 GPIBケーブルは、オスとメスのコネクタが一対で、それが両端に付いており、連結に便利な構造になっています。 Tera Tarm をオープンします。GPIBのターゲットアドレスをAudio Analyzer(AA) の１５に設定します。 次に、発振周波数を 1KHz とします。これを実行すると AA の前パネルのREMOTEのLED が点灯し、GPIBモードになったことが分かります。 GPIBのターゲットアドレスをマルチメータ(MM)の３に変更します。周波数測定コマンド F50 を発行します。この時、MM の表示器にRMTと表示されます。読み込むと 1005.8Hzが計測されました。交流電圧測定コマンド F2 を発行して、電圧を測定します。 次に、ターゲットアドレスを AA (15)に変更し、発振周波数を 3KHz, 0dBに変更します。ターゲットアドレスを MM (3)に変更し、周波数を測定します。確かに 3KHz になっています。電圧も測定します。 もう一度、ターゲットアドレスを AA (15)に変更し、発振周波数を 5KHz　に変更します。 ターゲットアドレスを MM(3) に変更し、周波数測定を実行します。 測定結果は 5.005KHz と測定されました。 ;-------------------------------------------------- このように、GPIBのターゲットアドレスを切り替えながらアクセスすることにより、理屈では最大で１４台の計測器を使用することができます。ただし、このコントローラのGPIBドライブ能力で、どれくらいのターゲットを問題なくアクセスできるかは、テストしてみなければ分かりません。この２台でのテストは、繰り返し行っていますが全く問題ありませんでした。本来の規格では、１システムで、コントローラを含め最大で１５台までと規定されています。Emanuele Girlandoさんは、このコントローラでは、１台のみＯＫとしておられるようです。 これらの計測器は、デイジーチェーン(いもずる式)、スター(放射状)、および、その組み合わせで接続していくことができ、非常に自由度が高いです。ただし、ループ接続は禁止されています。
